浮球?qū)嶋H上是個帶磁鐵的浮動腔體。它隨著液面上升（下降）的時候會導通接近的干簧管。浮球液位計的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4mA～20mA標準直流信號輸出，實現液面檢測和控制。

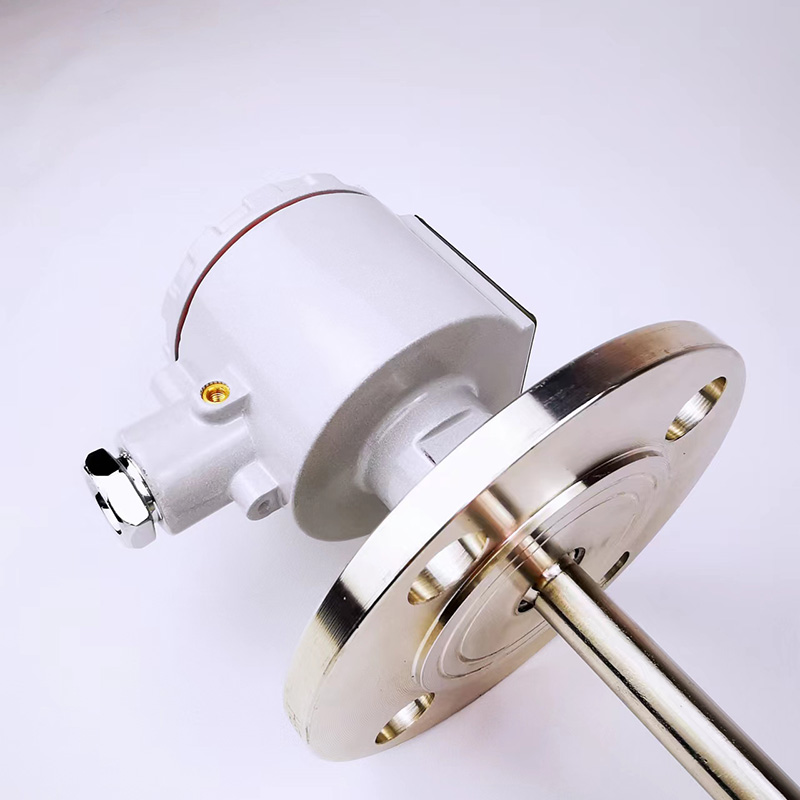

擴展閱讀<< 浮球液位計接線操作 在使用浮球液位計之前,我們應該先做好液位計的接線工作。如果接線錯誤,測量結果將不準確,嚴重的話會導致儀表損壞。因此,必須進行正確的接線安裝。浮球液位計接線方法：其中有一根線是公共線，一般是黑色另一根是上限：浮球上浮時與公共線導通，一般是藍色，同時公共線與下限斷開，第三根是下限：浮球下垂時與公共線導通，一般是棕色，同時公共線與上限斷開，也可以根據這個原理測試一下，因為各個廠家的顏色不同，但是原理相同。 分享安裝浮球液位計時有哪些要領？ 安裝浮球液位計時有哪些要領：1，被測液體的比例必須大于浮球的比例；2，被測介質不得含鐵磁雜質；3，浮球液位計應安裝在浮球上下運動時不受阻礙的位置；4，浮球液位計周圍不允許有磁體靠近，否則會影響浮球液位計的正常工作；5，浮球液位計的安裝位置應遠離進料口，否則會因進料口波動而造成誤動作。 頂裝式浮球液位計 浮球液位計是利用物體在液體中平衡原理制成的測量液體密度的儀器，浮球液位計由帶有磁性的浮球，空心插桿，接線盒，內部有若干電阻，干簧管等組成，是一種用來測量液位上下的一種液位測量儀表，頂裝式其實是安裝在某一個高度的位置，因此稱之為頂裝式浮球液位計。當液位到達最高液位時，浮球液位計也可以通過控制柜來控制液位的高度，也可以直接控制水箱，是一種結構簡單、安裝比較方便的液位測量儀表。例如：樓頂水箱的液位測量，水箱的高度為3米，當水位到達2.8米時設置自動停止上水，就可以通過浮球液位計來解決，把浮球液位計安裝在水塔2.8米處，當水位到達2.8米時，浮球液位計發生水位報警，就能控制停止水箱里的水位了。 浮球液位計特點 浮球液位計適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受貯槽高度的限制。結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。位在下限時,浮球呈正置狀態浮在水面上,浮球內的。指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。 浮球液位計安裝注意事項 1.為防止浮球在運輸過程中高速滑動或撞擊密封管，導致測量帶脫落，儀器出廠前用夾子將浮球固定在密封管底部，磁鋼固定在密封管頂部。安裝使用前，用戶應拆下夾子，將浮球升至密封管頂部，然后輕輕向下移動浮球，指針應相應旋轉。2.安裝前應確認測量液體和液位計周圍不得有鐵磁雜質，介質比大于浮球，否則會影響液位計的正常運行。3.儀器應垂直安裝在浮球上下運動時不受阻礙的位置，以確保浮球在主管內自由上下運動。4.浮球液位計的安裝位置應遠離液體入口，否則浮球容易因注入液體而產生波動。5.對于量程超過3.5米的液位計，需要在導桿底部安裝支撐耳，以加強導桿，使其更加穩定；6.液位計量般根據用戶需要設置液位計量程的零點和滿程位置。請不要隨意重新設置，以免檢測異常。7.浮球液位計使用一段時間后，如果浮子難以浮起或移動不靈敏，一般是由于浮子的磁性導致浮子導桿孔被鐵屑或其他污垢污染，此時，可以清空介質，然后取出浮子，清除浮子上的鐵屑或其他污垢，然后重新安裝。 干簧管式浮球液位計如何測量液位 浮球?qū)嶋H上是個帶磁鐵的浮動腔體。它隨著液面上升（下降）的時候會導通接近的干簧管。浮球液位計的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4mA～20mA標準直流信號輸出，實現液面檢測和控制。 耐腐蝕浮球液位計用途 耐腐蝕浮球液位計浮球、金屬導桿和工藝連接材料采用ECTFE或PTFE涂層處理，能承受各種腐蝕性液體的侵蝕，適用于強腐蝕性液體的液位測量，廣泛應用于化工、煉油、儲運、水處理等行業，主要用于各種酸堿儲罐的液位測量和生物制藥反應容器的液位測量和控制。 浮球液位計選型要考慮的因素 1.根據測量范圍，明確浮球液位計連桿的長度：浮球液位計金屬導桿上的浮球上下移動時需要限制，因此浮球液位計連桿的長度應超過浮球液位計的測量范圍。因此，在選擇時，應明確浮球液位計的測量范圍，并與制造商溝通，確認浮球液位計的桿長，以確保以后的順利安裝和準確測量。2.根據被測介質中雜質的數量仔細選擇：基于阿基米德原理的浮球液位計，浮球隨容器內液位的變化上下移動，實現液位的檢測和控制。但是，如果被測介質中雜質較多，很容易卡住移動中的浮球，影響液位的正常測量。因此，為了避免浮球因雜質過多而卡住，原則上不建議選擇浮球液位計。3.了解應用條件和工作環境是否與浮球液位計相匹配:由于浮球液位計采用磁極耦合原理和浮力原理工作，在選擇浮球液位計時，應考慮被測液體介質的密度以及被測液體中是否含有磁性物質。如果液體中含有磁性物質，浮球液位計的測量結果將不準確，甚至不能用于液位測量。此外，還要注意測量精度，表頭是否需要顯示，相關防爆參數是否符合要求，在使用浮球液位計連續輸出的液位計時，還要考慮是否需要開關報警。因此，在選擇浮球液位計時，必須了解儀器的應用條件是否與浮球液位計相匹配。 浮球液位計平衡錘 浮球液位計平衡錘起拉緊懸索和平衡作用,調整浮子的配重可以使浮子工作于正常吃水線上。在水位不變的情況下,浮子與平衡錘兩邊的力是平衡的。當水位上升時,浮子產生向上浮力,使平衡錘拉動懸索帶動水位輪作順時針方向旋轉,水位編碼器的顯示讀數增加;水位下降時,則浮子下沉,并拉動懸索帶動水位輪逆時針方向旋轉,水位編碼器的顯示器讀數減小。
|
